Огнестойкий кабель. Обозначение E и PH в наименовании кабеля: в чем разница?

24 октября 2012 года

В последнее время, вырос спрос на огнестойкие кабели, это связано, прежде всего, с ужесточением требований пожарной безопасности. В частности, основным нормативно-правовым актом, регулирующим требования пожарной безопасности на территории РФ, является Федеральный Закон № 123. 12 июля 2012 года после вступления в силу ФЗ-117 в него были внесены определенные изменения по ужесточению требований к обеспечению пожарной безопасности социально значимых объектов:

  • Введение обязательств по оснащение системами пожарного мониторинга социальных объектов.
  • Ужесточение требований к «живучести» и электромагнитной устойчивости объектовых систем противопожарной защиты.
  • Введение нового требования по дополнительному оснащению зданий медицинских организаций и учреждений социальной защиты персональными устройствами оповещения о пожаре.

Т.к. огнестойкий кабель продукт для России достаточно новый, то многие его пользователи хотят «подробностей» в обозначениях импортного кабеля. Мы думаем, что будет не лишним привести некоторые пояснения к обозначениям в аббревиатурах импортного кабеля.

Выше приведены аббревиатуры кабелей без галогена с пониженным выделением дыма при горении. Такие точно кабели могут быть еще и пламястойкие. Следовательно, данная техническая характеристика кабеля будет обозначаться буквами FE (FE - сохранение целостности изоляции в течении 180 мин. после возникновения возгорания), а следом в аббревиатуре - E (E30/90 - сохранение функциональности кабельных систем в течении 30/90 мин. в случае пожара) или PH (PH90 - устойчивость к огню и механическим ударным нагрузкам в течении 90 мин.).

Например

  • LIHCH FE 180 PH 90 или
  • LIHCH FE 180 E 90 или
  • JE-H(St)H FE 180 PH 90 или
  • JE-H(St)H FE 180E 90

В чем разница в аббревиатуре кабеля между E и PH?

E и PH оба  испытания на горение  (в огне)

PH: испытание изоляции – на  целостность кабеля

Пожарный тест применяется только к кабелю при температуре  750 C и кабель должен пройти этот тест

  • PH 90: 90 минут кабель противостоит огню
  • PH120: 120 минут кабель противостоит огню
  • PH180: 180 минут кабель противостоит огню

E: испытание целостности кабельной  цепи, системы

Испытание на огнестойкость применяется ко всей системе вместе,  НЕ ТОЛЬКО  к кабелю. Система –  это  кабель + лестница + лоток + зажим – установлены в помещении.

Эта система ЦЕЛИКОМ  должна пройти испытание.

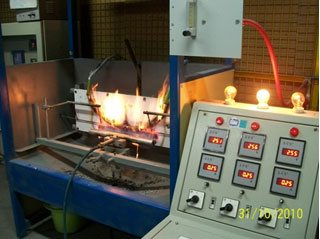

Подобные  тесты  проводятся  в специальных испытательных  лабораториях (пожарных), таких как MPA-Германия.

  • E30: 30 минут 800-850 C система противостоит  огню.
  • E60: 60 минут 900-950 C система противостоит  огню

E90: 90 минут 950-1000 C система противостоит  огню
